बॉटम फीड वाइब्रोफ्लोट इक्विपमेंट वॉकिंग पाइल फ्रेम टाइप फॉर सिल्ट क्ले सॉफ्ट सॉयल इम्प्रूवमेंट

बीवीईएम बॉटम फीड वाइब्रोफ्लोट वॉकिंग पाइल फ्रेम टाइप का इस्तेमाल सिल्ट क्ले सॉफ्ट मिट्टी में सुधार के लिए किया जाता है

वाइब्रो-बॉटम फीड, वाइब्रोफ्लोटेशन तकनीक की लागू रेंज का विस्तार करने के लिए पारंपरिक वाइब्रोफ्लोटेशन का एक विस्तार अनुप्रयोग है।

एक विशेष वाइब्रोफ्लोटेशन विधि जो वाइब्रोफ्लोटेशन उपकरण से जुड़ी फीडिंग पाइप के माध्यम से पाइल मेकिंग की वास्तविक समय बोरहोल बॉटम पोजीशन पर सीधे पहुंचने वाली फिलिंग सामग्री को महसूस कर सकती है, और स्टोन कॉलम या सैंड पाइल मेकिंग करती है।

बॉटम फीड वाइब्रोफ्लोटेशन का विकास:

1. वाइब्रोफ्लोटेशन के लागू दायरे में प्रवेश करें, गाद मिट्टी में सुधार, अपतटीय निर्माण, शुष्क विधि निर्माण और परियोजना के लिए इस्तेमाल किया जा सकता है जिसके लिए सटीक नियंत्रण व्यास की आवश्यकता होती है

2. शर्त के अनुसार, विभिन्न परिस्थितियों में निर्माण को अंजाम देने के लिए अनुकूलित उपकरण का एहसास किया जा सकता है

3. पूरी प्रक्रिया निर्माण डेटा रिकॉर्ड और स्वचालित निर्माण को महसूस किया जा सकता है

4. पत्थर की बर्बादी को कम करने और पर्यावरण और हरित निर्माण करने की सुविधा

5. शुष्क, पानी और हवा और पानी के जुड़ाव को महसूस किया जा सकता है

6. चूर्णित पत्थर के निर्माण का एहसास कर सकते हैं

बॉटम फीड वाइब्रोफ्लोट वॉकिंग पाइल फ्रेम टाइप

संरचना प्रोफ़ाइल

वॉकिंग पाइल फ्रेम टाइप बॉटम फीड वाइब्रोफ्लोट सिस्टम की मुख्य संरचना:

1. BJZC-BFS-400-180 वाइब्रेटर डबल लॉक एयर-प्रेशर कैविटी के साथ डिज़ाइन किया गया।

2. ZB200 वॉकिंग पाइल फ्रेम सपोर्टिंग होस्ट 38m कॉलम के साथ

3. टोंटी के साथ ट्रैकिंग हॉपर

4. पूरी प्रक्रिया निर्माण गुणवत्ता स्वचालित नियंत्रण प्रणाली

विशेषता

1. डबल लॉक एयर-प्रेशर कैविटी:

जैसा कि चित्र 2 में दिखाया गया है, ऊपरी कक्ष के दरवाजे और निचले कक्ष के दरवाजे को बारी-बारी से खोलने और बंद करने का संकेत देने के लिए सेंसर द्वारा परावर्तित डबल लॉक प्रेशर कैविटी का स्थिति संकेत, तेजी से सुनिश्चित करने के लिए ब्लैंकिंग पाइपलाइन में एक निश्चित वायु दबाव हमेशा बनाए रखा जाता है। पत्थरों का गिरना।

अपतटीय क्षेत्र के निर्माण में, यह प्रभावी रूप से बाहरी पानी को पाइपलाइन में डालने या यहां तक ​​कि वापस गुहा में बहने से बचा सकता है।यह सिस्टम उपकरण व्यापक रूप से बड़ी ढेर गहराई या पानी के नीचे कंपन स्टोन कॉलम परियोजनाओं वाली परियोजनाओं में उपयोग किया जाता है।

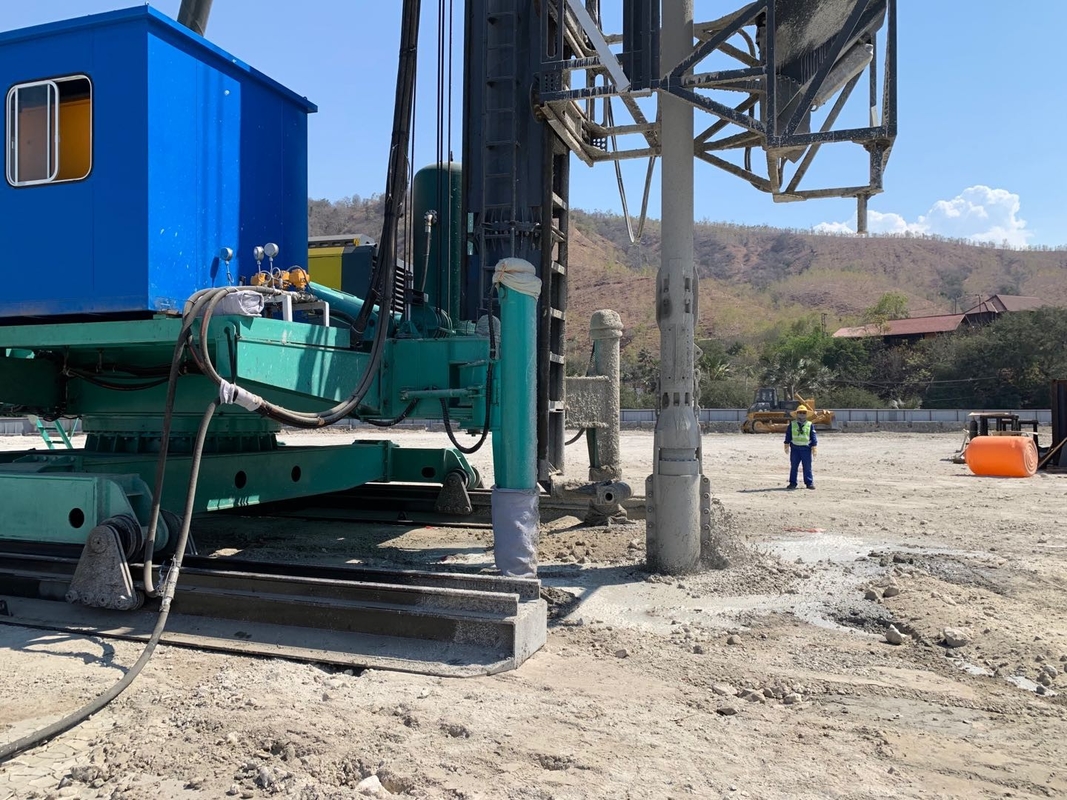

2. ढेर फ्रेम चलना:

बेस फ्रेम न केवल वाइब्रेटर के साथ घूम सकता है और 360 डिग्री घुमा सकता है, बल्कि सभी निर्माण उपकरण (एयर कंप्रेसर, एयर स्टोरेज टैंक, जनरेटर, कंट्रोल कैबिनेट, आदि) को एक प्लेटफॉर्म पर पूरी तरह से स्थानांतरित कर सकता है, ताकि बड़े का एहसास हो सके -क्षेत्र प्रति यूनिट ढेर और ढेर के साथ चलने वाले प्रत्येक निर्माण सहायक उपकरण के समय की खपत से बचें।बड़े पैमाने पर भूमि निर्माण में, यह प्रभावी रूप से समय और लागत बचा सकता है और निर्माण दक्षता में सुधार कर सकता है।

3. टोंटी के साथ ट्रैकिंग हॉपर:

लिफ्टिंग हॉपर की रेटेड बाल्टी क्षमता 1.2m3 है, और सामग्री को सुचारू रूप से भरना सुनिश्चित करने के लिए आंतरिक ढलान पत्थर के बाकी कोण से अधिक है।एयर सिलेंडर द्वारा नियंत्रित सामग्री दरवाजा हॉपर दरवाजे के क्रमिक उद्घाटन और ब्लैंकिंग च्यूट का एहसास कर सकता है।

यह ट्रैक से जुड़ा हुआ है और सहायक चरखी उठाने वाली स्टील वायर रस्सी की कार्रवाई के तहत ऊपर और नीचे स्लाइड करता है, जिससे पूरी फीडिंग और संदेश देने की प्रक्रिया अधिक स्थिर, सुविधाजनक और कुशल हो जाती है।

4. स्वचालित निर्माण डेटा रिकॉर्डिंग प्रबंधन प्रणाली:

यह वाइब्रेटर स्टार्ट और स्टॉप, पाइल क्वालिटी पैरामीटर सेटिंग, फीडिंग और वाल्व जैसे मल्टी इक्विपमेंट के रिमोट कंट्रोल फंक्शन को महसूस कर सकता है।निर्माण के दौरान, पूरी प्रक्रिया की निगरानी, ​​निर्माण प्रक्रिया को नियंत्रित करने और सटीक निर्माण सुनिश्चित करने के लिए फिलर की मात्रा सहित विभिन्न निर्माण मापदंडों को वास्तविक समय में दर्ज किया जाएगा।

आवेदन और निर्माण दक्षता

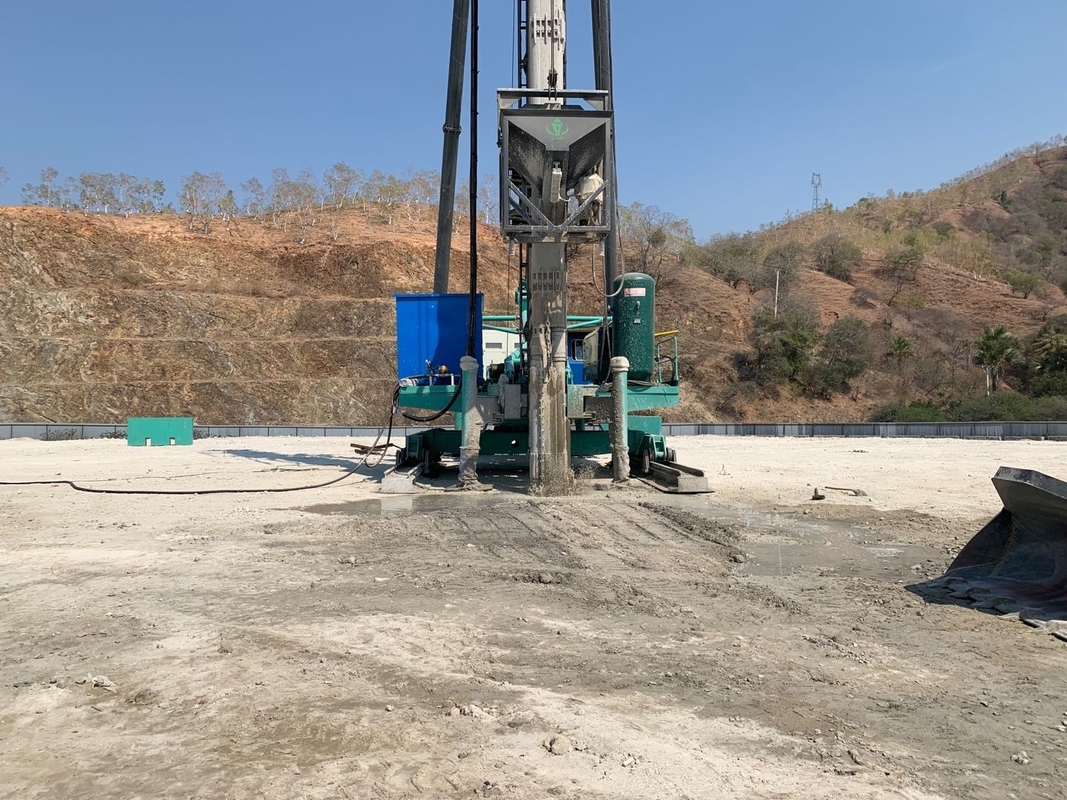

उत्पाद को पूर्वी तिमोर के टीबा बे में नए कंटेनर टर्मिनल के बॉटम पैकिंग वाइब्रोफ्लोटेशन निर्माण परियोजना के भूमि निर्माण के लिए सफलतापूर्वक लागू किया गया है।बजरी के ढेर की कुल संख्या लगभग 37000 है। ढेर की गहराई सीमा 15 ~ 21 मीटर है, औसत छेद बनाने का समय 15 ~ 25 मिनट है, एन्क्रिप्शन समय 30 ~ 35 मिनट है, पूरे ढेर का कार्य समय 50 ~ है 70 मिनट, और अधिकतम प्रवेश एसपीटी मूल्य 50 से अधिक वार है।

बॉटम फीड वाइब्रोफ्लोट सिस्टम निर्माता - बीजिंग वाइब्रोफ्लोटेशन इंजीनियरिंग मशीनरी कं, लिमिटेड (बीवीईएम)

1. बॉटम फीड सिस्टम पर दस साल का आर एंड डी, बॉटम फीड वाइब्रोफ्लोट सप्लायर का पहला पूरा सेट जो चीन में उन्नत स्तर का प्रतिनिधित्व कर सकता है

2. चीन के इलेक्ट्रिक वाइब्रोफ्लोट निर्माण मानक के मुख्य संपादक

3. वाइब्रोफ्लोटेशन के शोधकर्ता और विकासकर्ता पूरी प्रक्रिया गुणवत्ता नियंत्रण और प्रबंधन

4. चीन थ्री-गॉर्ज प्रोजेक्ट, हांगकांग-झुहाई-मकाओ ब्रिज और दर्जनों अन्य प्रमुख घरेलू परियोजना प्रतिभागियों और तकनीकी सफलताओं
